美国PFS公司(Primary Flow Signal, Inc.)成立于1980年，至今已有32年的历史，创始人是注明的流体力学专家，文丘里的发明者美国PFS公司(Primary Flow Signal, Inc.)成立于1980年，至今已有32年的历史，创始人是著名的流体力学专家，文丘里的发明者Daze Halmi先生。PFS公司是一家技术领先的专业生产高精度气体、液体和蒸汽流量测量元件的工厂。 PFS公司以其高可靠性的流量测量技术、无可匹敌的高精度，加上国际化的销售和售后服务体系，使其产品成为全世界工业测量的首选之一。PFS公司主要产品有文丘里流量计、楔式流量计、矩形流量计、流量喷嘴和孔板节流装置。

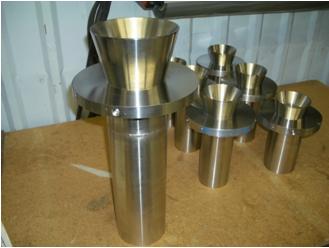

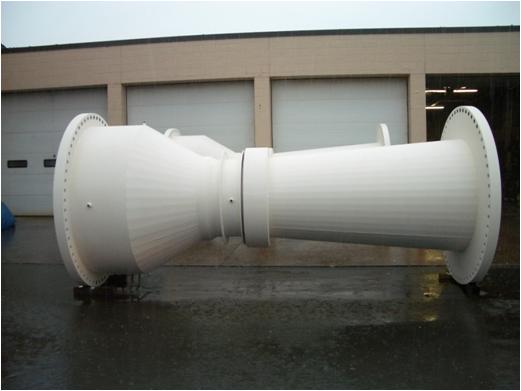

PFS-HVT文丘里流量计(Halmi Venturi Tube)

PFS-HVT文丘里流量计的技术特点为：口径：1”~180” ；压力等级：ANSI CL150#~CL4500#；制造测量精度：±0.5％；流量标定：±0.25％（根据客户要求可标定到更高精度）。
1）HVT-FV(Full form fabricated or full flanged cast iron)  管道式文丘里流量计




2）HVT-FI(Fabricated Insert) 或 HVT-PI(Plastic Insert)  嵌入式文丘里流量计



3）HVT-BF(Bidirectional Fabricated) 或 HVT-BI(Bidirectional Fabricated Insert)  双向文丘里流量计



4）HVT-BS(Bar Stock)  棒材文丘里流量计

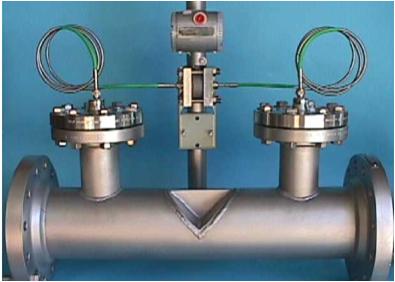

PFS-WM楔式流量计(Wedge Meter)

楔式流量计是80年代末针对高粘稠介质流量测量而发展起来的一种非标准流量测量元件。楔式流量计结构简单，维护量小，内部易于加衬里和堆焊硬质合金，并且压损小，易调校，使得它的用途特别广泛。楔式流量计可用于高温高黏度介质的流量测量，尤其适用于含固体颗粒、粉尘（如催化剂、煤粉等）的易对流量计造成磨损、易发生堵塞的介质流量测量，还可用于气体流量，特别是适用于含粉尘的气体流量测量，并且可用于两相流测量及易析出气体的液体流量测量。



楔式流量计具有以下技术特点：
（1）精确度高，测量精度为±1%~2%，经标定可达±0.5%；
（2）重复性好，达到±0.2%；
（3）楔比H/D=0.2 ~0.5；
（4）最低可用的流动状态雷诺数Re=500；
（5）永久压力损失比孔板小，仅为测量压差的30%~60%；
（6）量程比不小于10:1；
（7）压力等级ANSI 150#~2500#；
（8）工艺管道连接方式：法兰连接或焊接；
（9）前后直管段要求为前10D后5D；
（10）可用于双向测量；
（11）可带蒸汽夹套。



为何 PFS 可保证如此高的测量精度，主要有以下两大措施：
A. 计算方法
目前楔式流量计生产厂商大部分采用固定楔比：0.2，0.3, 0.4，0.5等，围绕这几个点做实验，修正计算公式。而流动状态是复杂的，不同的流动状态雷诺数采用相同楔比，对非实验点的数据采取内插法进行计算，内插法是近似计算，本身误差很大，并且没有根据，因此制造出来的楔式流量计必然误差较大。这些厂商标称精度是多少，其实是仅在一个固定点上可达到其所说测量精度，流量偏离该点后，测量误差很大。


PFS公司是采取固定测量范围、固定量程压差、变楔比（实际是变流量、变流动状态）的计算方法，该方法是基于大量的流量实验，对不同的流动状态拟合修正而发展起来的，其原理与孔板节流元件的计算是类似的，计算精度在整个量程范围内都较高，并可保证最大/最小流量测量比为10比1，适用范围广。



B. 制造检验方法
目前楔式流量计生产厂商都是计算完毕后，就进行制造，最后进行标定（只能保证单点精度），实际使用时误差较大。PFS公司在计算完毕后，先进行实验台模型实验检测，并修正模型，直到实验测量精度（0.5%）达到要求后，才根据校正后模型的楔比和楔的导角等因素进行放大，加工制造，这样按比例放大加工出来的流量计，考虑黏度、介质条件和管道粗糙度等因素综合影响，测量精度可保证1%（对外保守的标称2%），当用户需要更高精度时再进行实际流量标定。



特殊的楔式流量计有：
带衬里的楔式流量计（用于强酸强碱等腐蚀性介质的流体测量）
耐磨式楔式流量计（用于各种含固体颗粒的气体或液体）
化学T型仪表连接的楔式流量计
高温高压用的楔式流量计
微小流量用的一体化楔式流量计
可更换楔块式楔式流量计
专用于催化剂或煤粉气体输送流量的楔式流量计



PFS-WedgeX 系列楔式流量计

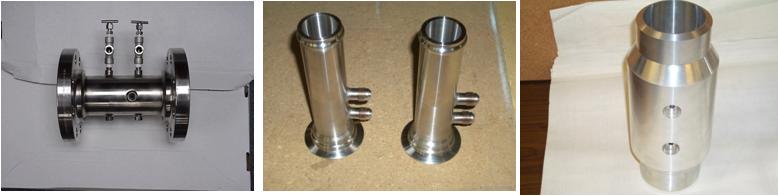

PFS-WedgeX系列楔式流量计是一种可直接与差压变送器连接的楔式流量计，其整体结构更紧凑，并具有精度高、线性好、成本更低廉的特点。目前X系列楔式流量计有1.0"和2.0"两种口径，管道连接方式有螺纹和法兰连接。
WXT(WXF)型流量计
口径：1.0"，2.0"
楔空比H/D：0.21，0.33，0.66（标准值，其它楔空比也可以加工）
本体材质：碳钢（整体喷涂红色底漆或高温铝粉涂料）
楔块材质：316不锈钢（可定制特殊加硬耐磨的楔块）
过程连接：螺纹（WXT）
法兰（WXF，压力等级150#，300#，600#，900#）

WXT-T型流量计
差压变送器直接与流量计连接，不配带三阀组或者五阀组。

WXT-HT-T型流量计
差压变送器通过特殊的高温导管直接与流量计连接，为了防止变送器损坏，该流量计适用于操作温度不超过80摄氏度的情况。

WXT-MT3V型流量计
整体式楔式流量计，成套配带316不锈钢三阀组（或五阀组）、ABB差压变送器。

PFS-WedgeX 2系列楔式流量计

口径：2.0"，3.0"
楔空比H/D：0.21，0.33，0.66（标准值，其它楔空比也可以加工）
材质：碳钢，304不锈钢，316不锈钢
过程连接：螺纹连接，法兰连接，对夹式，卡箍式
右图为2"对夹式Wedge-X型楔式流量计，其结构具有价格成本低，节省安装空间的特点，可直接与差压变送器连接。

右图为3"对夹式Wedge-X型楔式流量计，整体式设计，成套配有316不锈钢三阀组（或五阀组）以及差压变送器。

PFS-FN流量喷嘴(Flow Nozzle)

口径: 2"-40"；压力等级: ANSI CL300#-CL4500#；产品符合ASME MFC-3M-2004和ASME PTC 19.5，也可以按一般要求的ISO-5167或DIN ASHRAE制造。

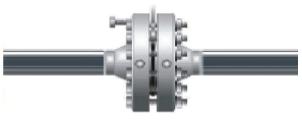

PFS-OP孔板节流装置(Orifice plates)

口径: 2"-600"；压力等级: ANSI CL300#-CL2500#

Daze Halmi先生。PFS公司是一家技术领先的专业生产高精度气体、液体和蒸汽流量测量元件的工厂。 PFS公司以其高可靠性的流量

测量技术、无可匹敌的高精度，加上国际化的销售和售后服务体系，使其产品成为全世界工业测量的首选之一。
PFS公司主要产品有文丘里流量计、楔式流量计、矩形流量计、流量喷嘴和孔板节流装置。

PFS-HVT文丘里流量计(Halmi Venturi Tube)
PFS-HVT文丘里流量计的技术特点为：口径：1”~180” ；压力等级：ANSI CL150#~CL4500#；制造测量精度：±0.5％；流量标定：

±0.25％（根据客户要求可标定到更高精度）。
1）HVT-FV(Full form fabricated or full flanged cast iron)  管道式文丘里流量计
2）HVT-FI(Fabricated Insert) 或 HVT-PI(Plastic Insert)  嵌入式文丘里流量计
3）HVT-BF(Bidirectional Fabricated) 或 HVT-BI(Bidirectional Fabricated Insert)  双向文丘里流量计

PFS-WM楔式流量计(Wedge Meter)
楔式流量计是80年代末针对高粘稠介质流量测量而发展起来的一种非标准流量测量元件。楔式流量计结构简单，维护量小，内部易于

加衬里和堆焊硬质合金，并且压损小，易调校，使得它的用途特别广泛。楔式流量计可用于高温高黏度介质的流量测量，尤其适用于

含固体颗粒、粉尘（如催化剂、煤粉等）的易对流量计造成磨损、易发生堵塞的介质流量测量，还可用于气体流量，特别是适用于含

粉尘的气体流量测量，并且可用于两相流测量及易析出气体的液体流量测量。

楔式流量计具有以下技术特点：
（1）精确度高，测量精度为±1%~2%，经标定可达±0.5%；
（2）重复性好，达到±0.2%；
（3）楔比H/D=0.2 ~0.5；
（4）最低可用的流动状态雷诺数Re=500；
（5）永久压力损失比孔板小，仅为测量压差的30%~60%；
（6）量程比不小于10:1；
（7）压力等级ANSI 150#~2500#；
（8）工艺管道连接方式：法兰连接或焊接；
（9）前后直管段要求为前10D后5D；
（10）可用于双向测量；
（11）可带蒸汽夹套。

为何 PFS 可保证如此高的测量精度，主要有以下两大措施：
A. 计算方法
目前楔式流量计生产厂商大部分采用固定楔比：0.2，0.3, 0.4，0.5等，围绕这几个点做实验，修正计算公式。而流动状态是复杂的

，不同的流动状态雷诺数采用相同楔比，对非实验点的数据采取内插法进行计算，内插法是近似计算，本身误差很大，并且没有根据

，因此制造出来的楔式流量计必然误差较大。这些厂商标称精度是多少，其实是仅在一个固定点上可达到其所说测量精度，流量偏离

该点后，测量误差很大。
PFS公司是采取固定测量范围、固定量程压差、变楔比（实际是变流量、变流动状态）的计算方法，该方法是基于大量的流量实验，

对不同的流动状态拟合修正而发展起来的，其原理与孔板节流元件的计算是类似的，计算精度在整个量程范围内都较高，并可保证最

大/最小流量测量比为10比1，适用范围广。

B. 制造检验方法
目前楔式流量计生产厂商都是计算完毕后，就进行制造，最后进行标定（只能保证单点精度），实际使用时误差较大。
PFS公司在计算完毕后，先进行实验台模型实验检测，并修正模型，直到实验测量精度（0.5%）达到要求后，才根据校正后模型的楔

比和楔的导角等因素进行放大，加工制造，这样按比例放大加工出来的流量计，考虑黏度、介质条件和管道粗糙度等因素综合影响，

测量精度可保证1%（对外保守的标称2%），当用户需要更高精度时再进行实际流量标定。

特殊的楔式流量计有：
带衬里的楔式流量计（用于强酸强碱等腐蚀性介质的流体测量）
耐磨式楔式流量计（用于各种含固体颗粒的气体或液体）
化学T型仪表连接的楔式流量计
高温高压用的楔式流量计
微小流量用的一体化楔式流量计
可更换楔块式楔式流量计
专用于催化剂或煤粉气体输送流量的楔式流量计

PFS-HBX矩行流量计(Rectangular Meter)
PFS-HBX系列矩形流量计是一种新型的产生差压测量流量仪表，可用以测量气体、蒸汽和液体（ 包括油浆、高粘度液体）以及高磨擦

性（含固体颗粒的）流体和腐蚀性流体, 是一种高精度高可靠性流量测量设备、这种仪表使得差压式流量测量技术的使用范围更广，

适用性更强。
矩形流量计是一种产生差压信号的节流部件，根据流体力学方程，由差压信号与流量的对应关系，可以精确地测量流体流量。
矩形流量计的测量管道可以是方形管道，也可以是圆形管道，矩形节流元件可以是梯形，也可以半圆梯形，特殊情况下采用圆柱形以

达到更加精确的测量效果。
矩形流量计是一种精确测量高粘度、高磨损性流体的理想工具。
当用于轻质流体测量时，相比较其他差压式流量测量仪表，如孔板、文丘里等、测量精度更高、出口压力恢复更好、量程比更大；其

测量精度可以标定达到或超过现有的质量流量计，但其压头损失仅为质量流量计的2%-10%；矩形流量计保持恒定高精度的使用寿命可

达60年以上，这是质量流量计、容积式流量计、透平式流量计所达不到的。
矩形流量计的发明是流量测量技术上的又一次创新，解决了许多采用其他流量计无法解决或解决效果不佳的流量测量问题，尤其是高

粘度介质、强腐蚀性介质和重摩擦性介质流量的长期可靠地高精度测量问题。

(1)HBX-RF系列矩形流量计：采用焊接式矩形或方形管道，内部镶嵌矩形节流块。
口径：2"x1.5"到16"x16"；压力等级：ANSI CL150#-CL600#；工作温度：-180℃-800℃
压头损失：15%-25%DP；测量精度：±0.5%；流量比：10:1-100:1
雷诺数：用于清洁介质Re≥6000，用于粘稠介质Re≥500；
上游直管段要求：非粘流体、气体或蒸汽1.5D-4D；高粘性液体0.5D-3D

(2)HBX-CF系列矩形流量计，采用圆形测量管道
口径：1.5"到16"；压力等级：ANSI CL150#-CL2500#；工作温度：-180℃-800℃；
压头损失：15%-25%DP；测量精度：±0.5%；流量比：10:1-30:1；等效节流孔径比：β=0.2-0.7
雷诺数：用于清洁介质Re≥6000，用于粘稠介质Re≥500；
上游直管段要求：非粘流体、气体或蒸汽1.5D-4D；高粘性液体0.5D-3D
(尤其对于小流量测量，如果采用矩形管道，节流口高度非常小，容易堵塞，圆形管可减少堵塞的可能性)。
对强腐蚀性介质，可加PTFE或橡胶衬里，本体或表面喷镀耐蚀金属材料。对高摩擦介质，如催化剂、煤粉、油砂输送或其他固体颗粒

的气液输送，可在节流块上喷镀碳化钨，必要时，管道内壁也可喷镀碳化钨。）

HBX-CF-1型圆管矩形流量计：圆形管道内
镶嵌焊接矩形节流块，可承受较高的内压。
口径：4"-24"；压力等级：ANSI CL150#-CL2500#；工作温度：-180℃-650℃

HBX-CF-2系列圆管矩形流量计：圆形管道外部镶嵌焊接矩形节流块
口径：2"-16"；压力等级：ANSI CL150#-CL300#；工作温度：-40℃-400℃

(3)HBX-1系列矩形流量计：用于气体、蒸汽，非粘液体和中等粘度液体、为保证大流量比和高精度，采用圆形测量管和特殊结构的圆

柱型节流部件。
口径：3/8"-60"；压力等级：ANSI CL150#-CL2500#；工作温度：-180℃-800℃；
标准测量精度：±0. 25%（可标定到更高的精度）；量程比： 10:1-200:1；压头损失：10%-25% DP（测量压差）；等效节流孔径比

：Β=0.2-0.8
雷诺数范围：用于较清洁液体、气体和蒸汽：Re≥6000，(在超音速条件下仍可保证精度)；用于高粘度流体：Re≧1000
上游直管段要求：（后部不要求另加直管段）非粘流体、气体或蒸汽：1.5D-4D；高粘液体：0.5D-3D

PFS-FN流量喷嘴(Flow Nozzle)
口径: 2"-40"；压力等级: ANSI CL300#-CL4500#；产品符合ASME MFC-3M-2004和ASME PTC 19.5，也可以按一般要求的ISO-5167或

DIN ASHRAE制造。

PFS-OP孔板节流装置(Orifice plates)
口径: 2"-600"；压力等级: ANSI CL300#-CL2500#。
